Уточнення характеру насичення пластів

У зв’язку із необхідністю уточнення петрофізичних параметрів колекторів в експлуатаційних свердловинах та необхідністю ревізії свердловин старого фонду, дослідження в обсаджених свердловинах є іноді єдиним ефективним засобом визначення поточного характеру насичення та характеристик порід-колекторів.

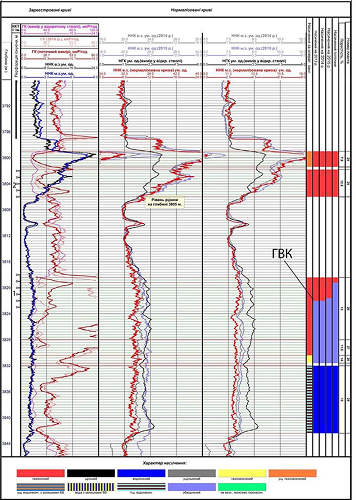

Для досліжень в обсаджених сверловинах використовується комплексниий підхід до вивчення розрізу комплексною апаратурою радіоактивного каротажу (ГК+2ННКт+2НГК) та дозондовою апаратурою імпульсного нейтрон-нейтронного каротажу (великий та малий зонди).

Image 1.1. П’ятиканальний прилад радіоактивного каротажу для дослідження нафтогазових свердловин

ТОВ “Укрспецгеологія” разом із “Інститутом геофізики имені С. І. Субботіна” НАН України розробили та запатентували (Номер патенту: 117555/Опубліковано: 26.06.2017) п’ятиканальний прилад радіоактивного каротажу для дослідження нафтогазових свердловин, що складається з блока гамма-каротажу (ГК) та двозондового пристрою нейтрон-нейтронного каротажу за тепловими нейтронами (2ННКт) та двозондового пристрою нейтронного гамма-каротажу (2НГК). Прилад призначений для визначення літологічних властивостей та петрофізичних параметрів порід в обсаджених та необсаджених свердловинах.

Даний метод досліджень застосовується з метою:

Виявлення пропущених пластів-колекторів та визначення характеру їх насичення;
Уточнення характеристик продуктивних пластів-колекторів;
Виявлення обводнених пластів;
Визначення положення флюїдоконтактів;
Загальної оцінки нафтогазоносності після довгої експлуатації родовища.

При проведенні даного типу досліджень, для збільшення роздільної здатності радіоактивних методів, їх якості та інформативності бажано забезпечити відповідні умови реєстрації, а саме: ствол свердловини заповнити немінералізованою водою, або осушити її повністю.

Імпульсний нейтрон-нейтронний каротаж

Даний метод є одним з найбільш поширених методів для оцінки характеру насичення колекторів та визначення положення ВНК, ГНК та ГВК.

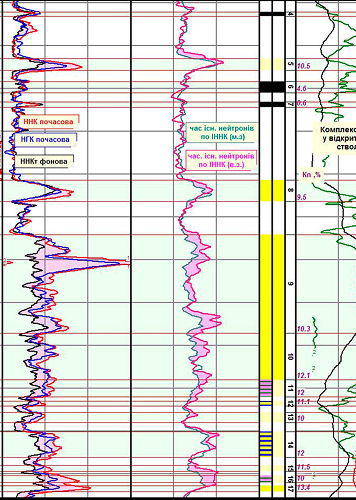

Ми використовуємо модифікацію двозондового імпульсного нейтрон-нейтронного каротажу, що дозволяє вивчати розподіл теплових нейтронів з часом. Використання двозондової апаратури забезпечує реєстрацію щільності теплових нейтронів по восьми часових затримках на кожному із зондів. Після реєстрації щільності теплових нейтронів по восьми часових затримках та інтегральних значень по кожному із зондів визначається час існування нейтронів в ближній та дальній зонах. Порівняння часу існування теплових нейтронів по великому та малому зондах робить можливим більш точно оцінити характер насичення в породах-колекторах, ніж однозондова апаратура.

Термобаричні умови проведення робіт:

Shogun Spiral Strip System*1-11/16”, 2-1/8” & 2-1/2” O.D. Super Deep PUAetrator & Big Hole

Опис

Спіральний Shogun від OwUA, у поєднанні з новим зарядом Shogun N.T., має три найважливіші характеристики ідеального перфоратора — ідеальна фазировка, глибоке проникнення та висока щільність пострілів. Спіральний Shogun розроблений для застосувань через трубу, в яких стандартні різьбові або болтові гармати не забезпечують достатню ефективність. Ця система розроблена для запуску за межами труби безпосередньо в обсадну колону.  Ефективність системи оптимізується, коли обсадна труба повністю підтримується. Система не призначена для перфорації труб — якщо заряд Spiral Shogun буде ініційовано всередині труби, труба може лопнути.

Переваги / Можливості

6 spf in 1-11/16” & 2-1/8” versions
N.T. Shogun charge shoots 40% better than standard Shogun DP charge
40° & 60° Spiral phasing available

Технічні характеристики

O.D.	1-11/16”	2-1/8”	2-1/2”
Мін. обмеження	1-25/32”	2-3/16”	2-19/32”
Тиск	See table	See table	See table
Температура*	310°F RDX / 375°F HMX	310°F RDX / 375°F HMX	310°F RDX / 375°F HMX

* Заряди HNS/Nona можуть працювати при температурі до 450°F

Розмір гармати	Розмір труби	Рекомендований розм. обсадки
1-11/16″	2-3/8″	4-1/2″
2-1/8″	2-7/8″	5-1/2″
2-1/2″	3-1/2″	7″
